Pengubah Kuasa -Satu Fasa

Penukaran voltan yang boleh dipercayai untuk rangkaian pengedaran kediaman, komersial, perindustrian dan utiliti, direka bentuk untuk memenuhi piawaian-kecekapan dan prestasi tenaga global yang ketat.

Hantar pertanyaan

pengenalan produk

Satu-Pengubah Kuasa Fasa: Spesifikasi Teknikal & Panduan Perolehan B2B

Gambaran keseluruhan

Transformer kuasa-satu fasa memindahkan tenaga arus ulang alik (AC) antara litar melalui aruhan elektromagnet sambil mengekalkan kekerapan bekalan. Mereka menurunkan kuasa voltan-sederhana daripada rangkaian pengedaran kepada tahap yang boleh digunakan untuk aplikasi kediaman, komersil atau industri yang bekalan tiga fasa-tidak diperlukan atau tidak praktikal.

Unit direka bentuk sebagai sistem elektrik lengkap yang sepadan dengan keperluan grid tertentu dan bukannya bergantung pada model katalog tetap. Konfigurasi menampung kapasiti undian yang diperlukan, voltan primer/sekunder, frekuensi, sistem penebat, kaedah penyejukan, susunan pelekap dan bahan penggulungan.

Spesifikasi Teknikal Utama

Parameter	Konfigurasi Standard
Jenis Transformer	Satu-Pengubah Kuasa / Agihan
Kapasiti Dinilai	Dikonfigurasikan mengikut beban dan margin operasi (cth, 10 kVA hingga 315 kVA+)
Voltan Utama	Projek-khusus (dipadanankan dengan rangkaian pengedaran tempatan sehingga 36 kV)
Voltan Sekunder	Projek-khusus (cth, 120/240 V, 240/480 V)
Kekerapan	50 Hz / 60 Hz
fasa	Fasa Tunggal
Bahan Penggulungan	Kuprum Elektrolitik atau Aluminium
Kaedah Penyejukan	ONAN (Oil Natural Air Natural) untuk minyak-direndam; Udara-disejukkan untuk jenis-kering
Sistem Penebat	Kelas penebat jenis-kertas minyak atau-tinggi{1}}kering{2}}
Pemasangan & Pemasangan	Dalaman / Luaran; Tiang-dilekapkan, Pad-dilekapkan atau dilekapkan di tanah-
Bahan Teras	Keluli berlamina gred-elektrik (Teras amorf tersedia atas permintaan untuk kehilangan-beban ultra-rendah tanpa-)
Piawaian Reka Bentuk	IEC 60076, IEEE C57, ANSI, NEMA, DOE, Eco-Reka bentuk atau piawaian utiliti tempatan
Pengujian Kilang	Ujian elektrik rutin dilakukan sebelum penghantaran dengan laporan ujian yang diperakui

Parameter Pemilihan Teras

Kapasiti Ternilai (kVA)
Penarafan kuasa yang jelas mesti sejajar dengan beban yang disambungkan, faktor kuasa operasi, permintaan puncak dan margin pengembangan masa hadapan.
• Bersaiz Besar: Meningkatkan kos pembelian dan penggunaan tenaga-yang tidak perlu.
• Bersaiz kecil: Menyebabkan tekanan haba yang berlebihan dan penuaan penebat pramatang.

Padanan Voltan
Voltan primer dan sekunder mesti sepadan dengan infrastruktur elektrik tempatan yang tepat.
• Voltan Utama: Dikonfigurasikan kepada paras utiliti masuk (cth, sehingga 34.5 kV).
• Voltan Sekunder: Disesuaikan dengan keperluan peralatan hiliran, biasanya 120/240 V atau 240/480 V.

Prestasi Kehilangan & Kecekapan Tenaga (Tiada-Kehilangan Beban & Beban)
Dengan tumpuan global moden pada inisiatif ESG dan grid hijau, kecekapan tenaga ialah kriteria pemerolehan utama (mematuhi DOE AS, Reka Bentuk-Eko Eropah atau piawaian yang setara):
• Tiada-Kehilangan Beban: Disebabkan oleh kemagnetan teras dan digunakan secara berterusan semasa pengubah dihidupkan. Diminimumkan melalui-gred elektrik keluli tinggi atau teras logam amorfus termaju untuk mengurangkan kesan karbon secara mendadak.
• Kehilangan Beban: Disebabkan oleh rintangan belitan dan arus operasi. Dinilai bersama voltan impedans dan kenaikan suhu untuk memastikan kecekapan operasi optimum di bawah beban penuh atau separa.

Bahan Penggulungan (Tembaga lwn. Aluminium)
• Belitan Kuprum: Kekonduksian elektrik yang tinggi, membenarkan dimensi padat dan kekuatan mekanikal yang tinggi di bawah daya litar-pendek.
• Penggulungan Aluminium: Berat dan kos bahan yang dioptimumkan apabila direka bentuk dengan betul untuk ketumpatan arus sasaran dan had terma.

Jenis Pembinaan
• Minyak-Unit Rendam: Menggunakan cecair penebat untuk kekuatan dielektrik dan pelesapan haba. Standard untuk tiang atas-dilekapkan dan pad-dilekapkan pengedaran luar.
• Unit-Jenis Kering: Seni bina-udara yang disejukkan tanpa cecair dielektrik cecair. Digunakan di dalam rumah, di kemudahan komersial atau di mana peraturan keselamatan-kebakaran yang ketat dikenakan.

Kawalan Kualiti & Ujian Kilang

Konsistensi pembuatan disahkan melalui peringkat pemeriksaan sistematik:

Semakan Bahan Masuk:Keluli teras, konduktor belitan, bahan penebat dan minyak penebat diperiksa mengikut spesifikasi.

Kawalan Teras & Penggulungan:Dimensi teras, susun laminasi, ketegangan belitan, dan kedudukan konduktor dipantau dengan ketat.

Ujian Rutin Kilang:Dilakukan sebelum penghantaran mengikut piawaian yang berkenaan:
Pengukuran rintangan belitan
Nisbah voltan dan kekutuban / pemeriksaan perhubungan fasa
Tiada-kehilangan beban dan tiada-ukuran arus beban
Impedans litar pintas-dan pengukuran kehilangan beban
Ujian tahan voltan gunaan dan teraruh
Pengukuran rintangan penebat

Rekod Jejak Terbukti & Penggunaan Global

Kami telah berjaya merekayasa, mengeluarkan dan mengeksport transformer yang mematuhi piawaian IEC, IEEE dan ANSI antarabangsa yang ketat kepada pembekal utiliti, kontraktor EPC dan pelanggan industri di seluruh Amerika Utara, Amerika Latin, Asia Tenggara dan Afrika, mengekalkan rekod kegagalan sifar cemerlang-dalam penggunaan grid tempatan.

Keperluan Sebutharga

Untuk mendapatkan semakan kejuruteraan yang tepat dan sebut harga komersil, sediakan parameter berikut (Penyasaran:-pengeluar pengubah fasa tunggal-pasangan / Pad-pembekal pengubah pengedaran dipasang tiang):

Kapasiti Dinilai	[___] kVA
lVoltan Utama	[___] kV / V
lVoltan Sekunder	[___] V
lKekerapan	50 Hz / 60 Hz
lJenis Transformer	Jenis minyak-rendam / Kering-(Pilihan teras amorf: Ya / Tidak)
lKaedah Pemasangan	Tiang-dipasang / Pad-dilekapkan / Dalaman
lBahan Penggulungan	Tembaga / Aluminium
lStandard Kecekapan Tenaga	JAS / Eko-Reka Bentuk / Utiliti Standard
lPiawaian yang boleh digunakan	IEC / IEEE / ANSI / Piawaian Tempatan
lPersekitaran Pemasangan & Negara Destinasi	[___]
lKuantiti	[___] unit

Soalan Lazim

S: Untuk apa pengubah kuasa satu fasa-digunakan?

J: Satu-pengubah kuasa fasa digunakan untuk memindahkan tenaga elektrik AC antara litar sambil menukar aras voltan. Aplikasi biasa termasuk pengedaran kediaman, elektrifikasi luar bandar, kemudahan komersial kecil, sistem bantu industri, pencahayaan dan pengedaran utiliti setempat.

S: Apakah perbezaan antara satu-fasa dan tiga-pengubah fasa?

J: Satu-pengubah fasa direka untuk satu-sistem elektrik fasa, manakala tiga-pengubah fasa direka untuk tiga-pengagihan kuasa. Transformer-satu fasa lazimnya dipilih untuk beban fasa tunggal-yang setempat atau lebih kecil. Pengubah tiga-fasa biasanya digunakan di mana sistem pengagihan dan beban bersambung memerlukan kuasa tiga-fasa. Pilihan yang betul bergantung pada sistem elektrik dan bukannya hanya kVA yang diperlukan.

S: Apakah saiz kVA yang tersedia?

J: Penarafan kVA yang tersedia bergantung pada reka bentuk dan aplikasi pengubah. Produk pengedaran fasa tunggal-komersial pada julat pasaran daripada penarafan yang agak kecil kepada beberapa ratus kVA (cth, sehingga 315 kVA unit berisi cecair-atau 10–167 kVA pad-keluarga yang dipasang). Untuk pesanan berasaskan-borong dan projek, kVA yang diperlukan boleh{11}}disuaikan untuk memadankan beban elektrik anda yang tepat.

S: Bolehkah voltan primer dan sekunder disesuaikan?

J: Ya, tertakluk kepada julat reka bentuk pengubah dan piawaian yang berkenaan. Pembeli harus memberikan voltan masuk sebenar, voltan keluaran yang diperlukan dan kekerapan, yang jauh lebih dipercayai daripada memilih pengubah berdasarkan nama model nominal semata-mata.

S: Bolehkah pengubah beroperasi pada 50 Hz dan 60 Hz?

A: Transformer boleh direka bentuk untuk operasi sama ada 50 Hz atau 60 Hz, tetapi kekerapan mesti dinyatakan semasa fasa kejuruteraan. Hubungan voltan-ke-kekerapan mempengaruhi ketumpatan fluks magnetik, bermakna pengubah tidak boleh diandaikan secara automatik beroperasi dengan selamat pada sebarang frekuensi semata-mata kerana ia mempunyai nisbah voltan yang betul.

Cool tags: satu-pengubah kuasa fasa, China{1}}satu pengubah kuasa fasa pengeluar, pembekal, kilang

Sepasang

Dua-Pengubah Kuasa Penggulungan

Seterusnya

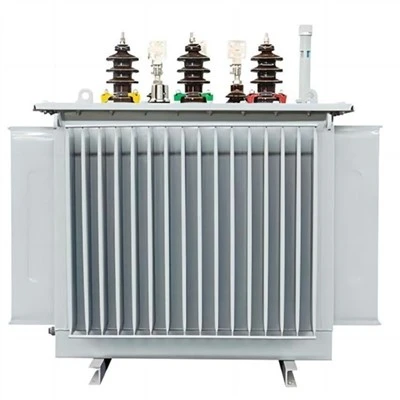

Tiga-Pengubah Kuasa Fasa
