Hei ada! Sebagai pembekal transformer elektrik, saya sering ditanya mengenai selok -belok peralatan penting ini. Satu soalan yang muncul sedikit adalah, "Apakah peranan arus magnet dalam pengubah elektrik?" Nah, mari kita menyelam masuk dan pecahkannya.
Mula -mula, mari kita bincangkan tentang apa yang pengubah. Ringkasnya, pengubah adalah peranti yang memindahkan tenaga elektrik dari satu litar ke yang lain melalui induksi elektromagnet. Ia terdiri daripada dua atau lebih gegelung dawai, yang dipanggil belitan, yang dibalut dengan teras biasa yang diperbuat daripada bahan magnet seperti besi. Penggulungan utama disambungkan ke sumber voltan input, dan penggulungan sekunder disambungkan ke beban.
Sekarang, arus magnetisasi adalah arus yang mengalir melalui penggulungan utama pengubah apabila penggulungan sekunder dibuka - diasingkan, bermakna tiada beban yang disambungkan. Peranan utamanya adalah untuk mewujudkan medan magnet dalam teras pengubah. Anda lihat, untuk pengubah berfungsi, perlu ada medan magnet di teras. Medan magnet ini adalah apa yang membolehkan pemindahan tenaga elektrik dari penggulungan utama ke penggulungan sekunder.
Apabila voltan bergantian digunakan untuk penggulungan utama, ia menyebabkan arus berganti mengalir. Semasa ini, arus magnetisasi, mewujudkan medan magnet bergantian dalam inti. Medan magnet ini kemudian mendorong daya elektromotif (EMF) dalam penggulungan sekunder mengikut Undang -undang Elektromagnetik Undang -undang Faraday. Besarnya EMF yang diinduksi dalam penggulungan sekunder bergantung kepada bilangan giliran dalam penggulungan sekunder berbanding dengan penggulungan utama dan kekuatan medan magnet.
Arus magnet tidak tetap. Ia berbeza -beza secara sinusoid dengan masa, sama seperti voltan yang digunakan. Dan ia mempunyai dua komponen utama: komponen aktif dan komponen reaktif. Komponen aktif bertanggungjawab untuk kerugian kuasa di teras akibat histerisis dan arus eddy. Kehilangan histerisis berlaku kerana domain magnet di teras perlu disusun semula dengan medan magnet yang berubah, dan proses ini menghilangkan tenaga sebagai haba. Arus eddy diinduksi arus beredar di teras itu sendiri, dan mereka juga menyebabkan kerugian kuasa dalam bentuk haba.
Komponen reaktif arus magnet digunakan untuk menubuhkan dan mengekalkan medan magnet dalam inti. Ia ketinggalan voltan yang digunakan sebanyak 90 darjah dalam litar induktif semata -mata (yang penggulungan utama pengubah boleh dianggarkan seperti ketika sekunder terbuka - litar). Kuasa reaktif ini tidak melakukan apa -apa kerja yang berguna dari segi memindahkan tenaga ke beban tetapi penting untuk operasi pengubah.
Sekarang, mengapa memahami arus magnet yang penting? Nah, untuk satu perkara, ia mempengaruhi kecekapan pengubah. Arus magnet yang tinggi bermakna kerugian kuasa yang lebih tinggi di teras, yang mengurangkan kecekapan keseluruhan pengubah. Sebagai pembekal, kami sentiasa berusaha untuk merancang transformer dengan arus magnet yang rendah untuk meminimumkan kerugian ini.
Sebab lain ialah arus magnet boleh menyebabkan masalah dalam beberapa aplikasi. Sebagai contoh, dalam sistem kuasa, arus magnet yang besar boleh menyebabkan turun naik voltan dan herotan harmonik. Harmonik adalah frekuensi yang tidak diingini yang boleh mengganggu peralatan elektrik lain dalam sistem.

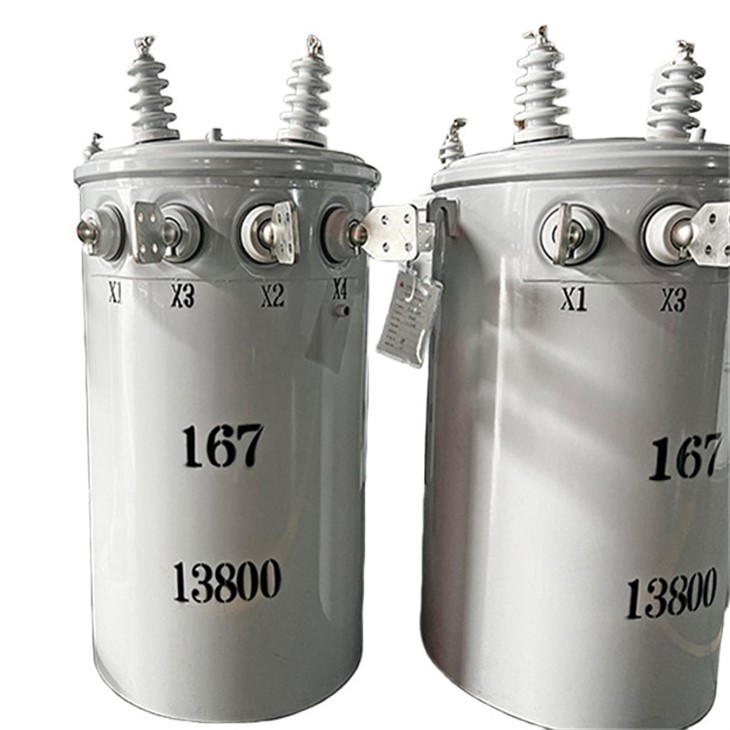

Mari kita lihat beberapa transformer yang kami tawarkan dan bagaimana arus magnet memainkan peranan di dalamnya. Kita adaPengubah tiang fasa tunggal yang dipasang. Ini biasanya digunakan di kawasan luar bandar untuk melangkah ke bawah kuasa voltan yang tinggi dari garis pengedaran ke voltan yang lebih rendah yang sesuai untuk kegunaan kediaman. Dalam transformer ini, arus magnetisasi yang rendah adalah penting untuk memastikan pemindahan kuasa yang cekap dan untuk mengelakkan pemunggahan garis pengedaran.
KamiPengubah pengedarandigunakan untuk mengedarkan kuasa elektrik dari sistem penghantaran hingga akhir - pengguna. Transformer ini mengendalikan sejumlah besar kuasa, dan sebarang ketidakcekapan disebabkan oleh arus magnet yang tinggi boleh mengakibatkan kerugian kuasa yang ketara. Oleh itu, kami merekabentuknya dengan bahan teras yang dioptimumkan dan konfigurasi penggulungan untuk memastikan arus magnetik serendah mungkin.
ThePengubah asasdigunakan untuk menyediakan titik neutral untuk asas dalam sistem rintangan yang tidak tinggi atau tinggi. Arus magnet dalam transformer ini perlu dikawal dengan teliti untuk memastikan asas yang betul dan untuk mengelakkan sebarang kesalahan elektrik yang tidak diingini.
Kesimpulannya, arus magnet memainkan peranan penting dalam operasi pengubah elektrik. Ia bertanggungjawab untuk mewujudkan medan magnet yang membolehkan pemindahan tenaga elektrik antara belitan. Walau bagaimanapun, ia juga menyebabkan kerugian kuasa di teras, yang boleh menjejaskan kecekapan pengubah. Sebagai pembekal, kami sentiasa berusaha memperbaiki reka bentuk transformer kami untuk meminimumkan arus magnet dan kerugian yang berkaitan.
Sekiranya anda berada di pasaran untuk pengubah elektrik dan ingin mengetahui lebih lanjut mengenai bagaimana arus magnet mempengaruhi pelbagai jenis transformer, atau jika anda mempunyai soalan lain, jangan ragu untuk menjangkau. Kami lebih senang berbual dan membincangkan keperluan khusus anda. Sama ada untuk projek kediaman skala kecil atau aplikasi perindustrian yang besar, kami mempunyai kepakaran dan produk untuk memenuhi keperluan anda.
Rujukan:
- "Jentera Elektrik" oleh Stephen J. Chapman
- "Analisis dan Reka Bentuk Sistem Kuasa" oleh J. Duncan Glover, Mulukutla S. Sarma, dan Thomas J. Overbye
